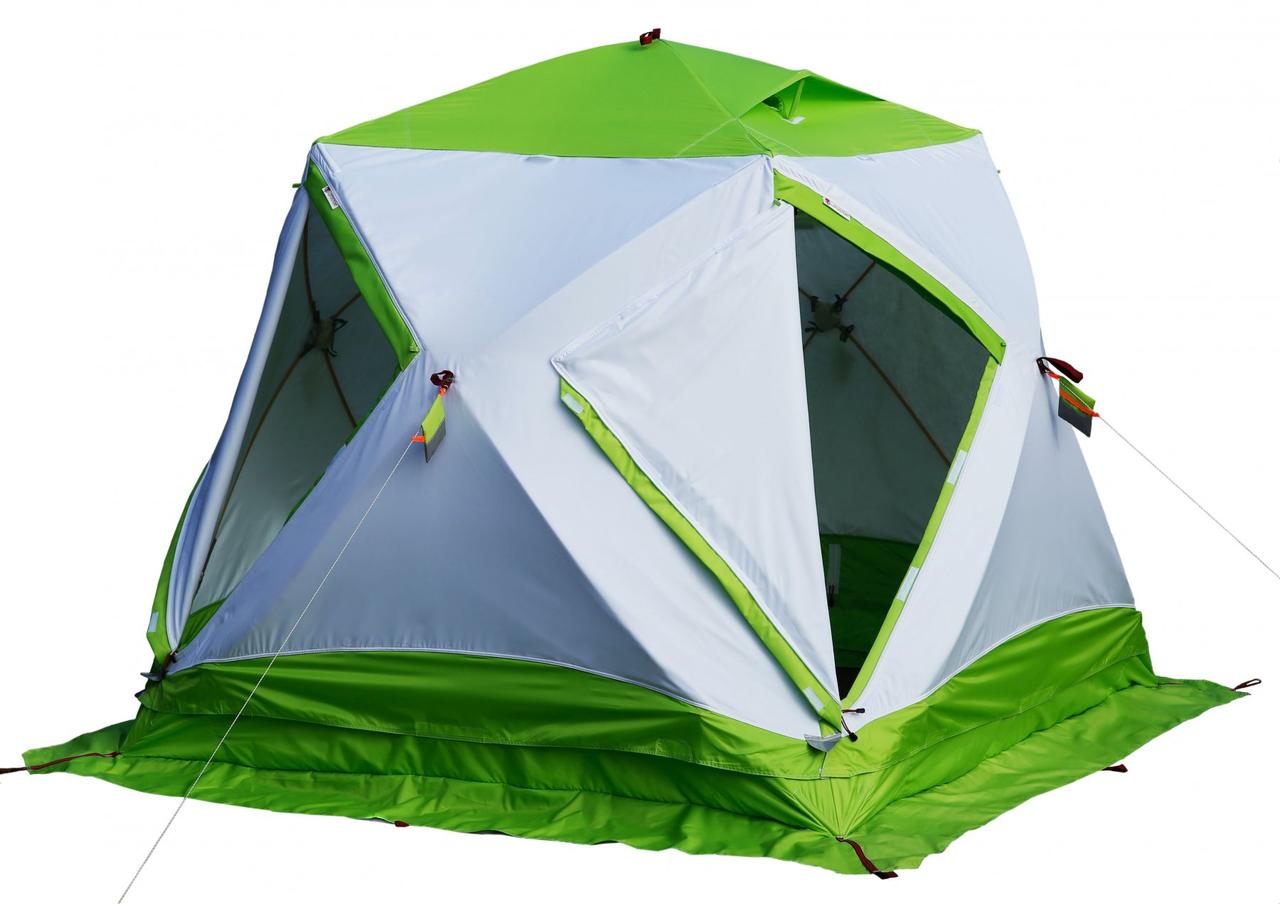

Утеплений зимовий намет ЛОТОС Куб 3 Компакт Термо з системою компактного складання
ЛОТОС Куб 3 Компакт Термо – напівавтоматичний
намет куб для зимової риболовлі
не має аналогів в категорії наметів куб по компактності складання, системи теплоізоляції тенту, способу гідроізоляції днища, а також системою захисту наметового укриття від дощу і сонця.Всі унікальні системи, застосовувані в конструкції моделі, захищені патентами:
Система компактного складання намету - патент №2597652
Система теплоізоляції тенту намету - патент №168383
Система гідроізоляції дна намету - патент №175368
Система захисту намети від дощу і сонця - патент №179077
ЛОТОС Куб 3 Компакт Термо є новинкою 2018 року, яка замінює собою намет 2017 року випуску ЛОТОС Куб М2 Термо. Намет оснащений каркасом високої жорсткості з системою компактного складання, у якій застосований принципово новий запатентований гнучкий вузол фіксації. Дизайн намету виконаний у біло-салатовому кольорі з використанням світлопровідних тканин.
ОСОБЛИВОСТІ МОДЕЛІ:
- Самий компактний у світі куб! Довжина намету в зібраному і упакованому в сумку вигляді становить всього 95 см (розмір порівнянних за габаритами аналогів - не менше 145 см).
- Унікальний теплоізольований тент, що складається з трьох шарів, розділених між собою суцільними повітряними прошарками, характеризується високою відносною теплоізоляцією і міцністю.
- Міцний каркас зі склокомпозитної арматури розрахований на екстремальні перевантаження.
- Система надійної гідроізоляції дна і нижнього периметру стінок намету! Намет встановлюється всередину гідроізоляційного дна (опція), виконаного у формі корита з захисними бортиками висотою 20 см. Гідроізоляційне дно кріпиться із зовнішнього боку тенту і надійно захищене від опадів захисною планкою на липучках.
- Надійний захист наметового укриття від дощу і сонячних променів, при збереженні високої вітростійкості конструкції в цілому забезпечується захисним тентом (опція), що встановлюються над наметом з утворенням повітряного зазору між тентом і маківкою намету.
- Оптимальне співвідношення пропорцій конструкції! Висота намету 180 см при ширині дна 210 х 210 см
- Професійний комплект оснащення намету для підлідної риболовлі.
- Додаткове знімне утеплення у вигляді внутрішнього тенту з високотехнологічного нетканого матеріалу з високою теплоізоляцією і повною відсутністю конденсату (опція).
- Утеплена підлога намету дозволяє значно підвищити теплоізоляцію намету, під час підлідного лову (опція).
- Теплоізоляція намету порівнянна зі стаціонарним укриттям! Надійний тришаровий тент і герметична конструкція укриття забезпечать комфортні умови в наметі навіть при екстремальному морозі і штормовому вітрі.
- Компресійна сумка-рюкзак! Компресійна система на трьох ременях-утяжках дозволяє компактно стиснути упакований намет до 30 см в діаметрі.
Унікальний каркас ЛОТОС Куб Компакт
Відмітна особливість наметів серії ЛОТОС Куб Компакт полягає в унікальній конструкції каркасу, що дозволяє компактно складати намет в транспортувальне положення. При зовнішніх розмірах намету в розкритому стані ДхШхВ: 210х210х180 см його розмір по довжині в складеному вигляді в сумці складає всього 95 см!!! Це рекордне значення для наметів конструкції куб. Аналогічні моделі наметів кубічної форми з тришаровим тентом мають розмір у складеному вигляді по довжині не менше 145 см; для їх перевезення підійде не кожен автомобіль.
Можливість такого компактного складання намету досягається за рахунок подвійного складання нижніх дуг каркасу, оснащених гнучким вузлом.
Гнучкий вузол включає в себе зустрічно запресовані на склокомпозитну арматуру металеві насадки зі стопорними кільцями.
Насадки з'єднані між собою сталевим нержавіючим тросом діаметром 1,5 мм. В розкладеному стані трос вільно прослизає всередину порожнини насадок, тим самим дозволяючи їм проводити повне зустрічне стикування. З зовнішньої сторони насадок встановлений рухомий фіксатор, який фіксує їх між собою в розкладеному стані.
Фіксатор жорстко з'єднаний із захисним рукавом з міцного стропельного матеріалу. Захисний рукав плотно обхоплює стопорні кільця, тим самим виключаючи мимовільне зрушення фіксатора, а також захищає тент намету від можливого пошкодження складеною дугою.
Система компактного складання із застосуванням гнучкого фіксованого вузла проста і надійна в експлуатації, в ній відсутні складні вузли, які можуть заклинити або замерзнути на морозі, систему практично неможливо зламати! Додавання дуги з гнучким фіксуються вузлом здійснюється в один рух і займає не більше 2-х секунд.
У каркасі ЛОТОС Куб 3 Компакт застосована шарнірна система кріплення дуги в "хабі" (механізмі розкриття). Дуга кріпиться шплінтом з розжареної сталі діаметром 3 мм. Система кріплення дуги з використанням шплінта дозволяє домогтися максимального співвідношення міцність/вага для даного вузла. З'єднання прута з механізмом посилені насадкою - трубкою діаметром 12,0 мм, запресованої на кінці прута. Завдяки посиленню насадкою місце з'єднання, де свердлиться отвір, гарантовано захищене від зламу.
Унікальний теплоізольований тент ЛОТОС
Намет ЛОТОС Куб 3 Компакт Термо оснащений унікальним запатентованим тентом, який характеризується підвищеним показником теплоізоляції і міцності.
Тент складається з трьох шарів матеріалу (рис. 8) зшитих між собою по периметру деталей (елементів) тенту, де:
- верхній (зовнішній) шар (1) – вітро - та вологозахисна тканина підвищеної щільності Polyester Oxford 240D WR (вологозахист не менше 3000 мм вод. ст.);
- проміжний шар (2) – неткане полотно з високотехнологічного теплоізоляційного ворсистого матеріалу завтовшки близько 2,0 мм із суміші теплоізолюючих і сполучних поліефірних волокон, який має високу міцність на розрив (не нижче 300 М) і низькою теплопровідністю, що дозволяє застосовувати його в якості досить ефективного утеплювача, який не потребує поверхневого кріплення з зовнішніми шарами (1) і (3);
- нижній (внутрішній) шар (3) - вологозахисна тканина середньої щільності Polyester Oxford 210D (вологозахист не менше 1000 мм вод. ст.)
Шари (1),(2),(3) з'єднані між собою шляхом зшивання нитковим швом (5) по периметру деталей (елементів) тенту з утворенням між ними повітряних зазорів (4) без використання додаткових точкових кріплень шарів по всій решті площі поверхні тенту. Завдяки цьому, а також за рахунок «незлипаймості» використовуваних матеріалів (так як верхній (1) і нижній (3) шари виготовлені з тканого матеріалу, а проміжний (2) - з нетканого з досить великим ворсом), між сусідніми шарами утворюються стійкі суцільні повітряні зазори (4), які створюють додатковий теплоізоляційний ефект (відомо, що повітряний зазор, замкнутий між шарами теплоізолюючої конструкції, дуже ефективно зберігає тепло).
Теплоізоляційний тент "ЛОТОС", що складається з трьох шарів із суцільним повітряним зазором по всій площі поверхні деталей тенту, значно перевершує за відносним рівнем теплоізоляції традиційний тришаровий тент з "термостежкой" (рис. 9), в якому ефективна площа повітряного зазору між шарами суттєво зменшується через численні спайки, що скріплюють шари тенту, що служать при цьому ефективними «містками холоду».
Крім більш високої теплоізоляції тент "ЛОТОС", що складається з трьох зшитих шарів з застосуванням в якості теплоізоляції міцного нетканого матеріалу повстяного типу, відрізняється дуже високою міцністю на розрив і значно перевершує по міцності традиційні багатошарові тенти з застосуванням в якості теплоізоляції синтепону (по суті – штучної вати).
Застосування міцного нетканого матеріалу в якості теплоізоляції повністю виключає небажану міграцію утеплювача між зовнішніми шарами тенту і не вимагає додаткового кріплення до них внутрішнього шару утеплювача.
Унікальна система гідроізоляції дна і нижнього периметра стінок намету ЛОТОС
Намет ЛОТОС Куб 3 Компакт Термо оснащений унікальною запатентованою системою гідроізоляції дна і нижнього периметра стінок намету, що дозволяє ізолювати від промокання як саму підлогу намету, так і нижні стінки утепленого тенту. Намет встановлюється всередину гідроізоляційного дна (опція, купується окремо), виконаного у формі корита з захисними бортиками висотою 20 см. Дно кріпиться із зовнішнього боку тенту петлями і надійно захищене від зовнішніх опадів захисною планкою на липучках.
Гідроізоляційне дно виготовлене з суцільнокрійного міцного морозостійкого матеріалу ПВХ щільністю 630 г/м2.
Намет з гідроізоляційним дном володіє рядом переваг перед традиційною утепленою підлогою:
- Дно всередині намету гарантовано залишається сухим в процесі рибаловлі, що дозволяє розміщувати на його поверхні різні предмети побуту без ризику їх промокання.
- Сухе дно намету дозволяє ефективно проводити його утеплення, використовуючи для цього полегшені гумові утеплені підлоги зниженої вологостійкості. Суха утеплена підлога, на відміну від намоклої, має більш високі теплоізоляційні властивості; її більш зручно транспортувати і зберігати (просушувати) після експлуатації.
- Нижні краї стінок тенту намету знаходяться всередині вологостійкого «корита» і надійно захищені від промокання і подальшого обмороження, що дуже важливо саме для багатошарового утепленого тенту, так як у відлигу, коли намет встановлено на талий лід, або коли вода скупчується під наметом від теплового випромінювання встановлених в ній обігрівачів, багатошаровий тент намету має властивість всмоктувати воду, яка замерзає між його шарами, значно зменшуючи теплоізоляцію укриття, ускладнюючи складання намету і його просушування після експлуатації.
- Високий бортик гідроізоляційного дна добре захищає периметр намету від продування знизу і утворює додатковий (четвертий) шар тканини з повітряним прошарком, збільшуючи тим самим ефективність теплоізоляції наметового укриття.
- Гідроізоляція дна зменшує рівень вологості в приміщенні намету, тим самим зменшуючи ймовірність утворення конденсату на стінках тенту.
Отвори під лунки в гідроізоляційному дні можуть бути вирізані користувачем самостійно, виходячи з конфігурації розміщеного ним обладнання. Для оптимального захисту підлоги рекомендується встановлювати намети - фланець для отвори під лунку «ЛОТОС 200» (опція), який утворює бортик, що виключає затікання води з лунки на поверхню підлоги.
При самостійному розміщенні отворів під лунки без застосування фланців, рекомендується вирізати отвори круглої форми діаметром 20 см, так як такий отвір дозволить в подальшому, при необхідності, встановити в нього фланець, діаметр якого також дорівнює 20 см.
Експлуатація намету спільно з гідроізоляційним дном, в якому встановлені фланці для отвори під лунки, дозволяє, при необхідності, перекривати ці отвори (накрити будь-яким плоским предметом), тим самим забезпечуючи всередині наметового укриття мінімальну відносну вологість. Герметичне наметове укриття в сукупності з системою обігріву і правильної витяжки, мінімізує утворення конденсату на стінках намету.
Унікальна система захисту намету ЛОТОС від дощу і сонця
Намет ЛОТОС Куб 3 Компакт Термо оснащений системою установки запатентованого унікального захисного тенту, що дозволяє забезпечити відпочиваючим і самому матеріалу тенту намету повний захист від дощу, а також мінімізувати сонячний нагрів тенту намету і, відповідно, її внутрішнього приміщення в жарку погоду.
Конструктивні особливості намету «куб» з утепленим багатошаровим тентом не дозволяють забезпечити укриття повноцінний захист від дощу. Незважаючи на те, що тканина намету ЛОТОС Куб 3 Компакт Термо має високу водостійкість (не менше 3000 мм вод. ст.), шви на тенті, витяжні, дверні та віконні прорізи дуже складно герметизувати через багатошаровість конструкції і навіть під дощем незначної інтенсивності вони відразу вбирають вологу, яка накопичується між шарами тенту і проникає у житлове приміщення намету. Промоклий багатошаровий тент стає важким і його дуже складно просушити в подальшому.
Випробування на практиці показали, що традиційні вологозахисні тенти або інші накидки, встановлені на куполі намету з зовнішнього боку, також не можуть забезпечити багатошаровому намету надійний захист, так як при відсутності повітряного зазору між накидкою і тентом намету утворюється конденсат, який інтенсивно вбирається між шарами намети.
В тестових випробуваннях зафіксований факт збереження намету і все укриття в абсолютно сухому стані під час інтенсивного дощу, але за умови встановлення захисного тенту над наметом із забезпеченням між ними вентильованого повітряного зазору.
Розроблена конструкція захисного тенту ЛОТОС Куб 210х210 забезпечує добре провітрюваний стабільний повітряний зазор між полотном захисного тенту і маківкою намету, захист бічних стінок намету і прилеглої території перед його входом і оснащений надійною вітростійкою системою кріплень, що дозволяє експлуатувати укриття навіть в штормову погоду.
З встановленим захисним тентом ЛОТОС Куб 210х210 утеплений багатошаровий зимовий намет «куб» перетворюється на універсальне наметове укриття, що забезпечує користувачеві надійний захист і комфортний відпочинок в будь яку пору року.
Оснащення намети ЛОТОС Куб 3 Компакт Термо
Зимоваий намет ЛОТОС Куб 3 Компакт Термо має повний професійний комплект оснащення, в який входять: внутрішня і зовнішня спідниці, регульований клапан для витяжної труби (опція), регульований припливний клапан, регульовані витяжні клапани, віконця на бічних стінах, дві вхідні двері, поличка під стелею, внутрішні кріплення для одягу і аксесуарів, посилені кріплення для кілочків і розтяжок, світловідбиваючі елементи на стінках намету, двосторонні захисні планки на блискавках дверей, захисні ковпачки на механізмах (хабах) каркасу.
Намет оснащений двома суміжними дверима. Двері оснащені міцної блискавкою №10 з двома зустрічними замками.
Блискавки дверей оснащені захисними утепленими планками на липучках. При цьому планки розміщені з двох боків тенту, зовні і зсередини. Планки надійно перекривають дверну блискавку, захищаючи її від продування вітром і обмороження.
У верхній частині даху розташований витяжний клапан з системою регулювання його діаметра і зовнішнім захисним козирком, який фіксується опорною стійкою. При необхідності козирок опускається і фіксується липучкою, перекриваючи клапан зовні.
На одній із стінок, в нижній частині, розташований регульований припливний клапан для підсосу повітря. В стельовій частині намету вбудована поличка з сітки для зберігання і просушування великих речей.
На протилежних від входів стінках намету розміщені два віконця, оснащені універсальною системою кріплення зовнішніх знімних елементів. В якості кріплень для знімних елементів застосовується "липучка", вшита по периметру віконного отвору як з внутрішнього, так і з зовнішнього боку. У конструкції передбачено чотири знімних елемента (опція, купуються окремо): знімне прозоре вікно, знімний клапан під витяжну трубу теплообмінника, знімний вогнетривкий клапан (кремнеземні) під витяжну трубу дров'яної печі, знімна протимоскітна сітка.
Знімне прозоре вікно виготовлене з високоміцної морозостійкої поліуретанової плівки завтовшки 350 мікрон. Вікно кріпиться з внутрішньої сторони намету на "липучках" і оснащене зовнішньою захисною планкою, яка охоплює нижній край віконного отвору намету і кріпиться на "липучках" зовні. Система кріплення прозорого вікна щільно фіксує його на тенті, має високу герметичність, надійно захищаючи віконний отвір намету від продування вітром і зовнішніх опадів.
Знімний клапан під витяжну трубу теплообмінника виготовлений з міцної тканини Polyester Oxford 240D з тришаровою утепленою основою. Клапан кріпиться до намету так само, як і знімне прозоре вікно. Система кріплення клапана у віконному отворі намету надійно фіксує його на тенті, дозволяючи складати намет разом із встановленим на ньому клапаном.
Всі п'ять "хабів" каркасу закриті з внутрішньої сторони захисними ковпачками. Ковпачки на "хабах" виготовлені з м'якого демпферного матеріалу і ефективно захищають тент намету від пошкодження "хабами" каркасу при його складанні. Також, закриті ковпачками "хаби" не пошкоджують сумку намету при транспортуванні. Зовнішня вітрозахисна спідниця оснащена вісьмома посиленими кріпленнями для кілочків.
Інтернет-магазин "РибаКит" пропонує повний асортимент товарів для риболовлі і туризму
Все, що потрібно, Ви можете знайти в нашому каталозі:
Основні | |
---|---|
Виробник | Лотос |
Сезон | Зима |
Тип виробу | Намет |
Стан | Новий |
Місткість | 3 чол |
Розмір (ДхШхВ), м | 2,10 х 2,10 х 1,80 м |
Розмір у чохлі (ДхШхВ), м | 0,95 х х 0,32 0,32 |
Вага комплекту | 14.8 кг |
Час розкриття/складання | 60 с |
Кількість входів/виходів | 2 шт |
Вітростійкість | Висока |
Наявність спідниць (зовнішня/внутрішня) (см) | 25/15 см |
Світловідбиваючі елементи | На кріпленнях для розтяжок |
Кількість витяжних клапанів | 2 шт |
Захисна планка на блискавці входу | є |
Кількість оглядових вікон | 2 шт |
Об'єм намету (м3) | 5.7 |
Тент | тришаровий: зовнішній - тканина поліестер Оксфорд 240D WR (135 г/м2), середній - нетканий утеплювач (200 г/м2), внутрішній - тканина поліестер Оксфорд 210D (100 г/м2) |
Матеріал входу | блискавка №10, двостороння захисна планка для блискавки |
Матеріал віконця | блискавка №10 з захисною планкою |
Дуги каркаса | блискавка №10 з захисною планкою |
Механізм (Хаб) | алюмінієвий сплав АК9М, система кріплення - шплінт |
Сумка | тканина поліестер Оксфорд 240Д ПУ2000 |
Шнури-розтяжки | шнур поліефірний з сердечником 2,5 мм |
Користувальницькі характеристики | |
Форма | Куб |
